Máquina de corte de filme e etiqueta adesiva
Nome dos produtos

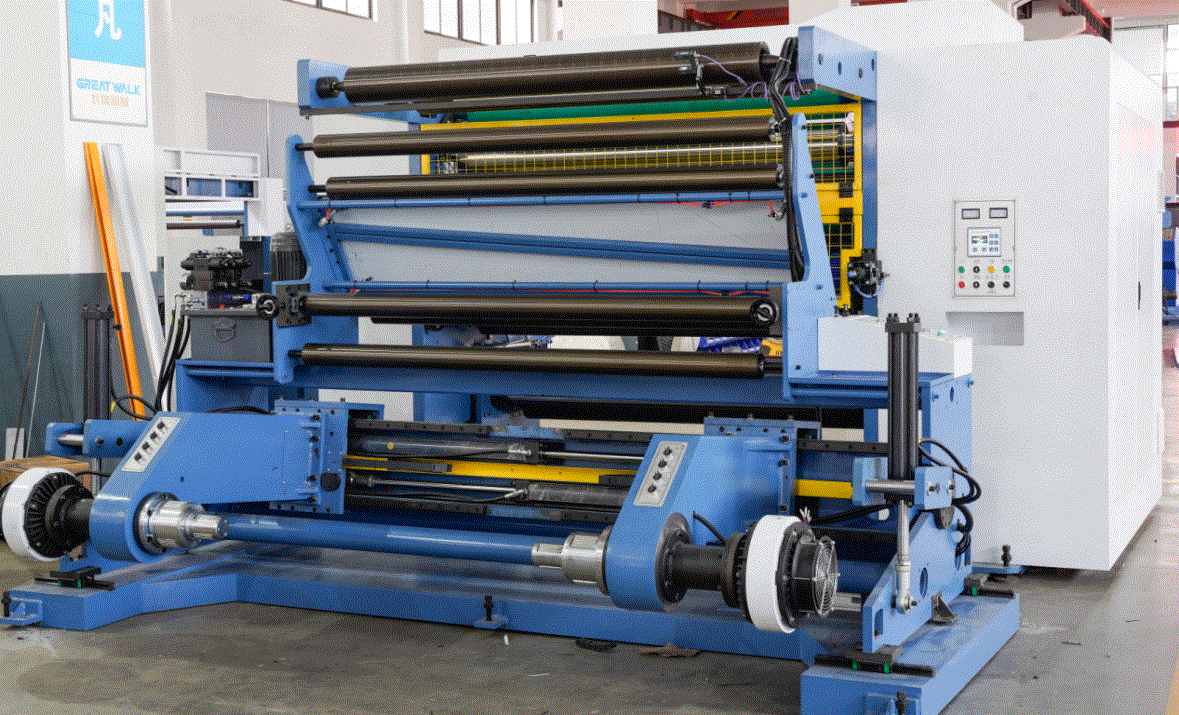

Máquina de corte e rebobinamento de filme e etiqueta adesiva de alta velocidade
GWL-1700 é adequado para cortar e rebobinar materiais em rolos grandes, especialmente para papel laminado, papel extrudado, papel para etiquetas adesivas e filme plástico.
Máquina de vídeo
Função
1.Esta máquina adota controle de cinco servo motores, controle automático de tensão, rebobinamento da superfície central, superfície de rebobinamento lisa e apertada.
2.A máquina adota regulação de velocidade do conversor de frequência para manter a operação suave durante a aceleração.
3. Com a função de contagem automática de medidores, parada de alarme.
4. O rebobinamento usa dois eixos de fricção, torre de descarga automática, fácil de operar.
5. Dispositivo de retificação automática, useEL CCD, ajusta automaticamente a posição de desenrolamento.
6. Adota faca de ar Delsarlame importada da Itália para corte, ventilador automático para fazer material de exaustão.
7. a parte de desenrolamento adota uma estrutura de eixo separada.
8.Dispositivo de descarga automática no rebobinamento.
Parâmetro e configuração da tecnologia principal
| Modelo | GWL1700 |
|
Máx. largura do desenrolamento |
1700 mm |
|
Min. largura de corte |
50mm |
|
Diâmetro máximo de desenrolamento |
1400mm |
|
Máx. diâmetro de rebobinamento |
800mm |
|
Máx. peso do desenrolar |
2600kg |
|
Velocidade de corte |
10-600m/min |
|
Espessura/velocidade de corte |
50-300papel adesivo gsm:10-500m/min 30-400papel gsm:10-600m/min Filme plástico de 12-300 mícrons:10-500m/min |
|
Corte de material |
papel impresso e em branco Filme plástico impresso e filme plástico em branco |
|
Método de retrocesso |
Carregamento central |
|
Precisão de corte |
±0,2 mm |
|
Controle de velocidade |
Controle do inversor de frequência |
|
A potência de entrada |
380V |
O desenrolardispositivo
|
Estrutura de desenrolamento |
Alimentação hidráulica sem eixo (3"/ 6") |
|
Método de levantamento |
Controle do cilindro hidráulico |
|
Controle de tensão de desenrolamento |
Servo motor 7,5 kw * 2 Servomotores Siemens |
|
Escopo do trilho guia |
75mm (esquerda e direita) |
|
Dispositivo de corte |
Faca de ar (Itália Delsarlame) |
|
Quantidade de faca de ar |
6 conjuntos |
|
Método de ajuste |
Manualmente |
|
Dispositivo de exaustão de borda de resíduos |
Ventilador de sucção |
Sistema de controle
|
CLP |
SIEMENS |
|
Tela sensível ao toque |
SIEMENS |
|
Válvula solenóide |
AIRTAC |
|
Válvula proporcional pneumática |
SMC |
|
Aparelhos elétricos de baixa tensão |
SCHNEIDER |
|
Ajuste automático |
Correção de desvio EL CCD |
|
Precisão de correção |
±0,2 mm |
|
Sensor retificador |
Sensor fotoelétrico |
|
Controle automático de tensão |
PAUSOURCE(Taiwan) |
|
Medidor de contagem |
Totalmente automático |
Dsistema de riva
|
Motor principal |
SIEMENS 7,5 kW*1 |
|
Motor de rebobinamento |
SIEMENS 7,5 kw*2 |
|
O inversor |
YASKAWA*5 |
|
Rolo de alimentação |
rolo de borracha |
|
Rolo de direção |
Rolo de alumínio |
|
O tipo de transmissão |
Acionamento por correia síncrona |
|
Tipo de compressão |
Pressão do cilindro |
|
Eixo de rebobinamento |
Eixo de fricção de 3 polegadas |
|
Urso |
NSK & HAERBIN |
|
Descarga automática de dispositivo para produtos acabados: 1 CONJUNTO |
|
